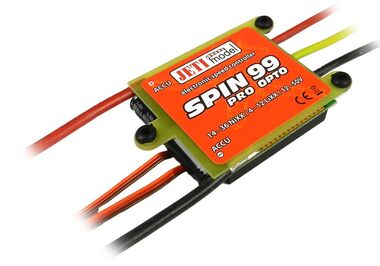

SPIN 99 PRO OPTO

  • Cena s DPH / ks 6 610,00 Kč
  • Cena bez DPH / ks 5 462,81 Kč
  • K ceně bude připočten recyklační poplatek 1 Kč/ks.
  • kód: JSP-99-O
  • dostupnost: Skladem

Elektronické regulátory otáček

Regulátory otáček se v základu dělí podle připojeného motoru a to pro stejnosměrné motory (DC – komutátorové) a tzv. střídavé bezkomutátorové BLDC. Další roli při výběru regulátoru hraje rozsah napětí pohonného akumulátoru, odebíraný proud motorem a způsob napájení přijímače a serv.


K dispozici je několik řad elektronických regulátorů otáček pro nejrůznější modelářské použití. Je možné vybírat ze stejnosměrných, popř. střídavých synchronních typů. V nabídce jsou řešení pro modely letadel, vrtulníků a multikoptér.

Regulátory SPIN pro jsou nástupcem regulátorů určených pro řízení střídavých motorů série SPIN. Řada s přívlastkem PRO nabídne ve srovnání se starším příbuzným rozšířené možnosti v nastavení, jako je například automatický předstih motorupřímé nastavení vypínacího napětí ve voltechladění rozjezdu pro různé typy motorů a třeba i možnost aktivovat mód nastavení autorotace u vrtulníků.

Řada regulátorů SPIN se nastavuje pomocí JETIBOXu. Spojením egulátoru SPIN s JETIBOXem vznikne systém, který umožní optimální nastavení pro jakýkoliv typ pohonu.

Regulátory SPIN Pro OPTO jsou nástupcem regulátorů určených pro řízení střídavých motorů série SPIN. Řada s přívlastkem Pro nabídne, ve srovnání se starším příbuzným, rozšířené možnosti v nastavení, jako je například automatický předstih motoru, přímé nastavení vypínacího napětí ve voltech, ladění rozjezdu pro různé typy motorů a třeba i možnost aktivovat mód nastavení autorotace u vrtulníků.

Řada regulátorů SPIN se nastavuje pomocí JETIBOXu. Spojením egulátoru SPIN s JETIBOXem vznikne systém, který umožní optimální nastavení pro jakýkoliv typ pohonu. Regulátory jsou opatřeny dvěma konektory JR. Konektor s černou koncovkou je určen pro připojení do přijímače. Konektor s červenou koncovkou je určen pro komunikaci.

Regulátory SPIN Pro OPTO mají galvanicky oddělený vstupní signál z přijímače od pohonných akumulátorů a proto musíme použít samostatné napájení pro přijímač a serva (4-5 čánků NiXX nebo 2-3 LiXX se stabilizátorem napětí jako je např. MAX BEC).

Online telemetrie
Regulátor SPIN PRO opto umožňuje prostřednictvím JetiBoxu zobrazovat stav regulátoru v reálném čase. JR konektor s červenou koncovkou lze připojit přímo k JetiBoxu nebo do vstupu EXT. přijímače DUPLEX 2,4GHz. Nastavení parametrů regulátoru pomocí JetiBoxu lze provést pouze v případě, kdy je JR konektor s černou koncovkou (ovládání motoru) je odpojen od přijímače (nebo je přijímače vypnut). Pokud regulátor po zapnutí napájení detekuje na vstupu JR konektoru s černou koncovkou servo impuls, přejde automaticky do režimu zobrazování telemetrických údajů. V tomto režimu nereaguje regulátor na stisk tlačítek JetiBoxu.

Parametry
rozměry: 65x55x17 mm
hmotnost: 110 g
telemetrie: Ano
napájecí napětí: 12 - 50 V
trvalý proud: 90 A




manuál ke stažení




Hmotnost [g] 110
Rozměry [mm] 65 x 55 x 17
Trvalý proud [A] 99
Napájecí napětí [V] 12 ... 50
Počet článků LiXX 4 ... 12
Max. proud BEC [A] 5
Napětí BEC [V] 5,5
Rozsah pracovních teplot [°C] 1
Maximální počet serv 8
Odpor v sepnutém stavu [mΩ] 2 x 1,00
Počet výkonových tranzistorů 48
Průřez vodičů (vstupní/výstupní) [mm²] 4,0 / 2,5
Vstupní kapacita [µF] 2 x 470
Počet článků NiXX 14 ... 36

Manuál pro SPIN PRO "MENU JETIBOX" - Česky

SPIN pro CZ MENU JETIBOX.pdf

Manuál pro SPIN PRO "MENU JETIBOX" - Anglicky/Německy

SPIN pro EN MENU JETIBOX.pdf

Manuál pro SPIN PRO - Česky/Anglicky/Německy

SPIN PRO CZ/EN/DE.pdf
}
