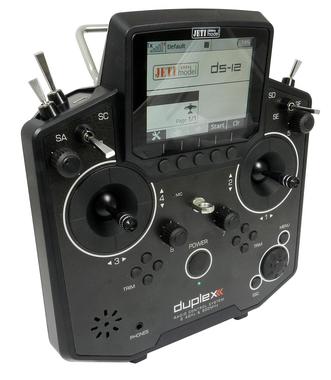

Vysílač Duplex DS-12 EX Multimod Black

  • Cena s DPH / ks 15 840,00 Kč
  • Cena bez DPH / ks 13 090,91 Kč
  • K ceně bude připočten recyklační poplatek 9 Kč/ks.
  • kód: JDEX-TDS12-MMK
  • dostupnost: Skladem

Vysílače DC/DS

Modelářské vysílače, které plně využívají možnosti systému Duplex 2,4GHz EX.

Nabízejí pokročilé uživatelské rozhraní, které umožňuje mnoho možností nastavení modelu, zobrazení on-line i off-line telemetrie z modelu, přehrávání audiosouborů, přiřazení alarmů a další.

Vysílače byly vyvinuty se zadáním na maximální užitné vlastnosti, s důrazem na jednoduchou obsluhu, maximální životnost a spolehlivost mechanických částí. Kovový obal poskytuje maximální ochranu i ochranu povrchu proti chemikáliím a jednoduché tvary zase snadnou údržbu. Křížové ovladače s kuličkovými ložisky a Hall magnetickými senzory napovídají o evolučním pojetí a konstrukci tohoto nejnamáhavějšího prvku RC soupravy.
Podsvícený LCD displej umístěný na horní straně vysílače nabízí perfektní čitelnost při jakémkoli osvětlení a velký pozorovací úhel. Díky jemnému rozlišení displeje a použitím velkého množství grafiky bylo možné vytvořit jednoduché a intuitivní nastavování a dále zobrazování telemetrických dat.
U výrobků řady DUPLEX EX jsou rozšířeny možnosti v oblasti přenosu telemetrických dat a jejich následné zpracování jak na LCD vysílače, tak i pomocí analýzy na počítači (JETI studio). Vysílač umožňuje nastavit zvuková upozornění ( i uživatelsky definované zvuky ) související jednak s aktuálními telemetrickými hodnotami, tak i přiřazení zvuků ke stavům jednotlivých ovladačů.

Vysílače řady DS jsou v provedení palcovém. Tyto vysílače je možno umístit do pultu pro tyto vysílače určené.

DS-12 nabízí jedinečný koncept individuálního nastavení vlastností podle požadavků každého zákazníka. Vysílač je nabízen v základní konfiguraci, jež vyhoví požadavkům většiny uživatelů různých typů
modelů.
Pro individuální nastavení vysílače vznikl konfigurátor, který naleznete na internetové stránce swshop.jetimodel.com. Po jednoduché registraci svého vysílače je možné vybrat rozšiřující vlastnosti dle Vašich vlastních požadavků.

Hmotnost [g] 700
Hliníkový kufr Ne
Napájecí baterie (mAh) 6200
Grafický displej 3.5" 320x240px color, high contrast
Interní paměť, SD karta 8GB
Křížové ovladače s HALL/Vibrace Ano / Ano (není součástí křížového ovladače)
Rozlišení křížových ovladačů 4096
Rám vysílače Plast
Materiál křížového ovladače a tlačítek Plast
Počet antén 2.4GHz/900MHz 2 / 1
Rozměry [mm] 194 x 215 x 55
Vysílací výkon - 2,4GHz [mW] 100
Rozsah pracovních teplot [°C] -10 až +60
Počet kanálů 8 (až 16)
Počet ovladačů 14
Záložní Modul 900MHz (upgradovatelné)
Počet letových režimů 3 (až 6)
Volné mixy 5 (až 20)
Analýza telemetrie pomocí grafů (upgradovatelné)
Audio přehrávač (upgradovatelné)
Logické přepínače 0 (až 16)
Počet řídicích příkazů 0 (až 16)
Sekvencer 0 (až 6)
Časovače 3 (až 10)
Počet telemetrických údajů na LCD 10 (až 40)
Zvuky na událost 5 (až 20)
Alarmy 10 (až 40)
Vibrační alarmy (upgradovatelné)
Hlasový výstup (upgradovatelné)
MP3 Aktivní
Mikrofón Aktivní
Funkce nastavení gyra 1 (až 3)
Servo Balancer (upgradovatelné)
Křivky funkcí (upgradovatelné)
Omezovač motoru (upgradovatelné)
Vario (upgradovatelné)
Trimy letových režimů Aktivní
Data Stream Logging 80
Ovládací prvky telemetrie 0 (až 16)
Hlasové příkazy 0 (až 15)
Lua Aplikace 10
Telemetrie Serv Ditex Aktivní
Sekundární VF modul ve funkci: učitel, "Double Path” (upgradovatelné)
Accelerometer (upgradovatelné)
VF moduly 2.4GHz/900MHz 1 / 1 (next generation) 863 - 870 MHz (EU), 902 - 928 MHz (US)
Počet ovladačů 14

Manuál pro vysílače Duplex - "Hlavní menu" - Česky

DC-DS-CZ-2021-04-MainMenu-web.pdf

Manuál pro vysílače Duplex - "Hlavní menu" - Německy

DC/DS-DE-2021-04-MainMenu-web.pdf

Manuál pro vysílače - "Hlavní menu" - Anglicky

DC-DS-EN-2021-04-MainMenu-web.pdf

Manuál pro vysílače Duplex DS-12 - "Základní nastavení" - Česky

DS-12-CZ-2019-03-web.pdf

Manuál pro vysílače Duplex DS-12 - "Základní nastavení" - Německy

DS-12-DE-2023-05-web.pdf

Manuál pro vysílače Duplex DS-12 - "Základní nastavení" - Anglicky

DS-12-EN-2023-09-web.pdf
Akcelerometr
Aktivace akcelerometru integrovaného ve vysílači. Nakláněním vysílače lze pak ovládat doplňkové funkce nebo spouštět hlasové výstupy telemetrických a jiných hodnot. Konfigurace akcelerometru je dostupná v nabídce Pokročilá nastavení›Akcelerometr.
Audio přehrávač
Aktivuje funkci přehrávače audio souborů. Do vysílače můžete pohodlně nahrát jakýkoliv zvukový soubor typu wav a v této aplikaci jej spustit. Vhodné např. při létání na hudbu nebo jako zvukový doprovod. Funkce je dostupná v nabídce Aplikace › Audio přehrávač.
Křivky funkcí
Umožňuje pomocí křivky definovat vztah mezi pozicí ovladače a výslednou polohou serva. Po aktivaci tohoto modulu lze použít křivku na jakoukoliv vytvořenou funkci. Nastavení je dostupné v nabídce Jemné ladění › Křivky funkcí.
Letový režim - navýšení na 6
Zvyšuje počet programovatelných letových režimů z 3 na 6. Vhodná volba, pokud létáte s modely vrtulníků či větroňů a základní počet letových režimů Vám nedostačuje. Nastavení letových režimů se provádí v menu Jemné ladění › Letové režimy.
Nastavení gyra - navýšení na 3
Rozšiřuje počet nastavitelných funkcí gyroskopu, jež je možno použít u jednoho modelu, na hodnotu 3. Můžete tak jednoduše ladit zisk u každé osy bezpádlového stabilizačního systému. Konfigurace funkcí gyra je dostupná v menu Jemné ladění › Nastavení gyra.
Servo balancer
Aktivuje funkci balancování výstupu pro každý z až 14 kanálů. Funkce balancování dráhy serv slouží pro velké modely, které mají řídicí plochy ovládané několika spřaženými servy. Tímto lze jemně doladit dráhy serv tak, aby výsledný pohyb ploch byl synchronní a bez vzájemného silového působení. Servo balancer je dostupný v menu Model › Kalibrace serv.
Analýza telemetrie pomocí grafů
Aktivuje možnost analýzy telemetrických údajů ze záznamu pomocí grafů. Je tak možné okamžitě po letu vyhodnocovat časový průběh až pro tři telemetrické veličiny. Funkce je dostupná v nabídce Aplikace › Analýza dat.
Omezovač motoru
Aktivuje funkci nastavitelného omezovače plynu motoru. Vhodné pro modely vrtulníků, kde slouží k plynulému rozjezdu z nulových až do nastavených provozních otáček. Dostupné v nabídce Jemné ladění › Omezovač motoru.
Hlasový výstup
Aktivuje funkci hlasové interpretace telemetrických údajů pomocí reproduktoru nebo sluchátek. Číselné výstupy z telemetrických čidel jsou přečteny uživateli. Nastavení jednotlivých oznamovaných veličin je dostupné v menu Časovače/senzory › Hlasový výstup.
Kanály - navýšení na 12
Zvyšuje počet vysílaných kanálů z 8 na 12. V případě, že létáte s velkými modely letadel s pokročilou mechanizací křídla a osm kanálů Vám nestačí, aktivujte si tento modul.
Kanály - navýšení na 16
Zvyšuje počet vysílaných kanálů z 12 na 16. V případě, že létáte s velmi velkými modely letadel s pokročilou mechanizací křídla a dvanáct kanálů Vám nestačí, aktivujte si tento modul.
VF modul 900MHz
Povoluje využití záložního vysílacího modulu v pásmu 900MHz NG (Next Generation). Vysílače DS-12 obsahují záložní bezdrátový systém pro zvýšení bezpečnosti a spolehlivosti přenosu dat.
Volné mixy - navýšení na 20
Zvyšuje počet volných mixů z 5 na 20. Konfigurace volných mixů se provádí v menu › Jemné ladění › Volné mixy.
Logické přepínače - navýšení na 16
Povoluje funkci 16 logických přepínačů, které určují svůj výstup na základě pozice až dvou přiřazených ovladačů. Výstup každého logického přepínače můžete dále přiřadit na vstup jakékoliv funkci. Lze tak snadno vytvořit několik virtuálních ovladačů, jimiž budete např. ovládat zajištění podvozku, spouštění časovačů či aktivaci aerodynamických brzd. Konfigurace je dostupná v nabídce Pokročilá nastavení › Logické spínače.
Řídící příkazy - navýšení na 16
Aktivace 16 řídicích příkazů pro ovládání připojených zařízení prostřednictvím sběrnice EX Bus. Jednoduchým pohybem přepínače na vysílači tak např. budete moci po každém letu vymazat minima a maxima zaznamenaná Central Boxem. Řídicí příkazy lze chápat ve smyslu dodatečných kanálů pro doplňkové funkce modelu. Přehled aktivních příkazů potom naleznete v nabídce Model › Připojená zařízení.
Sekvencér - navýšení na 6
Aktivace až 6 uživatelsky nastavitelných sekvencí. Spuštění se provádí přiřazeným ovladačem. Pomocí sekvenceru lze jednoduše dosáhnout realistického zatahování podvozku u maket, navíc je možné ovládat periodické děje jako např. blikání pozičních světel. Nastavení sekvencí je dostupné v menu Pokročilá nastavení › Sekvencer.
Časovač - navýšení na 10
Zvyšuje počet časovačů z 3 na 10. Vhodné pro piloty soutěžních kategorií, kde se na čas létá několik úloh. Pilot tak získá dokonalý přehled o době letu, motorovém času či o mezičasech v jednotlivých kolech. Konfigurace časovačů je dostupná v menu Časovače/senzory › Časovače.
Hodnoty na displeji - navýšení na 40
Zvyšuje maximální počet zobrazených údajů na hlavní obrazovce z 10 na 40. Jestliže máte mnoho telemetrických údajů, které chcete zobrazit na displeji, aktivujte tuto volbu. Údaje si jednoduše uspořádáte do jednotlivých obrazovek, mezi nimiž budete moci přepínat. Zobrazované údaje nakonfigurujete v menu Časovače/senzory › Údaje na hlavní obrazovce.
Zvuky na události - navýšení na 20
Zvyšuje počet programovatelných zvuků na událost z 5 na 20. Dle stavu přiřazeného ovladače lze spustit přehrávání zvukového souboru. Vhodné pro oznámení při aktivaci doplňkových funkcí modelu jako zatahování podvozku či vysouvání klapek. Konfigurace zvuků na událost je dostupná v nabídce Pokročilá nastavení › zvuky na událost.
Alarmy - navýšení na 40
Vibrační alarm
Vysílač je vybaven vibračním motorem, který se dá využít pro upozornění uživatele na různé nastavené alarmy. Pro každý alarm můžete nastavit různý typ vibrací (1-3 impulsy, dlouhé nebo krátké) a intenzita může být nastavena ve 3 úrovních (nízká, střední, vysoká).
Telemetrické ovladače - navýšení na 16
Tato funkce posouvá možnosti telemetrie systému Duplex o třídu výše. S touto funkcí je možné přímo pomocí senzorů ovládat některé funkce modelu. Lze takto zautomatizovat některé úkony, které bylo dříve provádět manuálně na základě vizuálního odhadu či alarmů (například při poklesu tlaku na nastavenou úroveň automaticky otevřít podvozky, nutno využít i funkci logické spínače).K dispozici je až 16 ovladačů značených MX1 – MX16.
Hlasové příkazy
Double Path
Režim „Double Path“ - vysílací modul komunikuje nezávisle na sobě se dvěma různými přijímači. Přijímače mohou být spojené přes inteligentní slučovač, např. JETI Enlink, nebo základní funkce řízení jsou rozděleny mezi oba přijímače. Jedna část modelu je ovládaná přes jeden přijímač a druhá část modelu z druhého přijímače. Zálohován je případný výpadek jednoho z přijímačů. To výrazně zvyšuje bezpečnost a spolehlivost, protože oba přijímače komunikují nezávisle s vysílacím modulem.
Vario DS12
Aktivuje možnost akustického vyjádření výstupu varia pomocí tónů. Modelářské vario velice pomáhá při vyhledávání stoupavých proudů a obecně při létání s větroněm v termice. Po aktivaci modulu můžete zvolit tónový rozsah a další parametry v menu Časovače/senzory › Vario.
}
