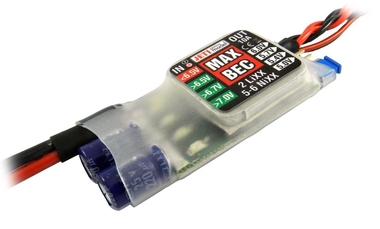

Max Bec

  • Cena s DPH / ks 970,00 Kč
  • Cena bez DPH / ks 801,65 Kč
  • K ceně bude připočten recyklační poplatek 1 Kč/ks.
  • kód: J-MB
  • dostupnost: Skladem

Lineární stabilizátor MAX BEC byl vyvinut ke stabilizaci napětí v modelech, které využívají k napájení přijímače a serv 2 články LiXX nebo 5-6 články NiXX. Napětí pro serva je po celou dobu letu modelu konstantní, což se projevuje stejnou rychlostí pohybu serv.

Pomocí zkratovací propojky (jumperu) nastavujeme požadovanou hodnotu výstupního napětí stabilizátoru (5.0V, 5.4V, 5.7V, 6.0V). MAX BEC lze napájet buď z NiXX, nebo z LiXX článků. Doporučujeme používat 2 články LiXX nebo 5-6 článků NiXX. Napětí napájecích článků je indikováno pomocí čtyř LED. V případě napětí vyššího než 7,0V svítí všechny tři zelené diody, vybíjením článků se bude snižovat jejich napětí a postupně budou jednotlivé LED zhasínat podle vstupního napětí, tj. menší než 7V, 6.7V a 6.45V. Pokud bude vstupní napětí menší než 6.5V, rosvítí se červená LED, která upozorňuje na vybité články. Pokud použijeme 2S LiXX znamená to, že napětí na jednotlivých článcích pokleslo pod 3,25 V.

Napájecí články se připojí pomocí dvou kablíků o průřezu 0.5 mm2 na straně označené input. Paralelně k nim je připojena 3-linka s konektorem Graupner, která slouží k nabíjení článků bez nutnosti rozpojování silových konektorů. Maximální nabíjecí proud je 0,5A (v závislosti na použitém konektoru).

Výstupní napětí je vyvedeno dvěma 2-linkami na straně output. Doporučujeme zapojit do přijímače obě 2-linky, zvýšíme tím spolehlivost a sníží se proudové zatížení konektorů. Konektory se mohou zapojit do libovolného kanálového výstupu přijímače.

Na straně output je vyveden vypínač, kterým aktivujeme stabilizátor. Vypínač je zapojen jako tzv. bezpečný, při mechanickém poškození spojů nebo vodičů zůstává funkce BEC nedotčena.

Parametry:
rozměry 50x25x10 mm
hmotnost 28 g
doporučené vstupní napětí 5,5 - 8,4 V
max.vstupní napětí 16 V
výstupní napětí 5,0 V / 5,4 V / 5,7 V / 6,0 V
špičkový proud (max. 30s) 12 A
trvalý proud 5 A
klidový proud 17 uA

manuál ke stažení

Hmotnost [g] 28
Rozměry [mm] 50 x 25 x 10
Trvalý proud [A] 5
Špičkový proud (max 30s) [A] 12
Telemetrie 1
Rozsah pracovních teplot [°C] 2
Doporučené vstupní napětí [V] 5,5 ... 8,4
Výstupní napětí [V] 5,0 / 5,4 / 5,7 / 6,0
Klidový proud [µA] 17
Max. výkonová ztáta [W] 7
Počet bateriových vstupů 1
Vstupní napětí max. [V] 16
